污水處理計量泵投加系統在長期運行過程中不可避免的會出現一些故障,在故障出現后如何加以正確的判斷和分析,確認故障產生的原因,是設備使用和維護人員的日常工作的一部分內容。
1.與系統配置相關的常見故障
1.1 流量不足
故障原因 |
解決方案 |
計量泵流量較大,入口管路管徑過小,導致泵吸入不足 |
1.放大入口管路管徑,保證泵充分吸入 |
入口管路存在泄漏 |
修復入口管路 |
計量泵入口管路過長,導致泵吸入不足 |
1.放大入口管路管徑,保證泵充分吸入 |
計量泵為提升安裝,入口管底部沒有裝腳閥 |
在入口管底部增加腳閥 |
計量泵出口所配置安全閥存在內部泄漏,導致出口流量不足 |
維修或更換安全閥 |
1.2 流量過大 / (調節沖程,流量變化不明顯)
故障原因 |
解決方案 |
計量泵出口壓力低于入口壓力,發生虹吸現象 |
在計量泵出口管路中加裝背壓閥,保證計量泵出口與入口之間的壓差 |
1.3 管路震動
故障原因 |
解決方案 |
1.進口管路的管徑過小,不能保證吸入,導致震動 |
1.放大進口管路的管徑??蓞⒖肌队?jì)量泵快速安裝于維護指導》 |
1.4 附圖
與系統安裝相關的布置

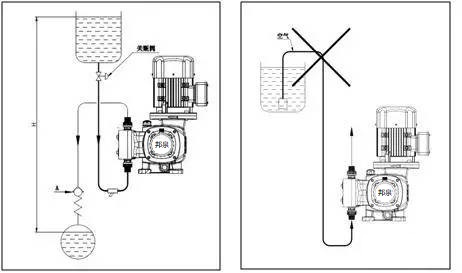

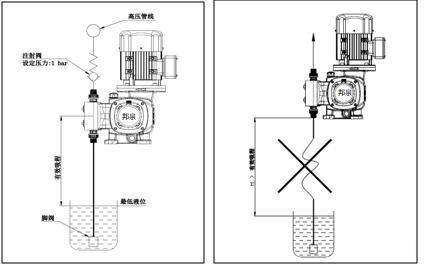

注:對于提升安裝方式,必須注意提升高度與有效吸程、物料密度的關系

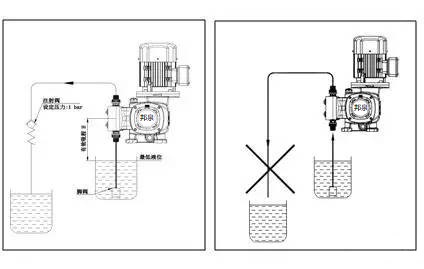

注:對于出口壓力低于入口壓力的系統,必須加裝出口背壓閥或注射閥
注:對于管路布置,尤其是入口管線,必須避免局部升高形成的“鵝頸”

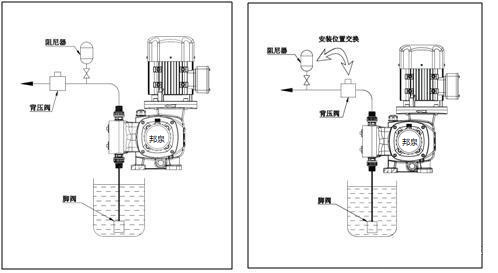

注:附件安裝位置必須正確
注:對于入口增壓系統,出口壓力必須大于入口壓力
注:長距離管線系統應考慮安裝緩沖器和平衡罐
2.與過程介質相關的常見故障
2.1 流量不足
3 與電氣控制相關的常見故障
3.1 泵電機不運轉
故障原因 |
解決方案 |
電源供電問題 |
1.確認電源供電方式是否正確.220/380V的電機是雙電壓電機,必須是三相電源. |
3.2 泵電機不運轉
故障原因 |
解決方案 |
變頻器出現過流報警 |
1.確認變頻器功率是否與電機功率匹配。通常變頻器功率放大一檔. |
3.3 泵電機不運轉
4 與設備操作相關的常見故障
4.1 電機過熱
故障原因 |
解決方案 |
1.電源供電方式不正確。220/380V的電機是雙電壓電機,必須是三相電源。不能用單相220V電源接入三相電機. |
1.更換電源供電. |
4.2 機械隔膜泵檢測孔漏液
故障原因 |
解決方案 |
1.隔膜損壞。啟動泵的操作順序不正確。先啟動泵,后打開管道閥門,導致隔膜密封破壞. |
1.更換隔膜. |
4.3 液壓隔膜泵出口沒有壓力和流量,內置釋放閥反復動作
故障原因 |
解決方案 |
1.出口管路閥門沒有打開。啟動泵的操作順序不正確。先啟動泵,后及時打開管道閥門. |
1.立即停泵. |
4.4 流量不足/沒有流量
故障原因 |
解決方案 |
管路中或過濾器中出現堵塞,沒有及時清理. |
檢查進口管路和過濾器,并進行必要清理. |
5 與設備相關的常見故障
5.1 電機不轉/電機燒壞
故障原因 |
解決方案 |
1.電機轉向不正確,導致泵內部零件卡死 |
1.改變電機接線,調整電機轉向 |
5.2 電機發熱
故障原因 |
解決方案 |
1.潤滑油加注油位過低,導致運動部件缺少潤滑,使零件過熱 |
1.加注潤滑油到指定油位,保證潤滑效果 |
5.3 計量泵內部噪音
故障原因 |
解決方案 |
1.進出口單向閥內部的撞擊聲 |
1.閥球與閥座之間會產生正常的撞擊聲。單向閥越大,聲音越響 |
5.4 流量不足
故障原因 |
解決方案 |
1.異物進入進出口單向閥,導致單向閥關閉不嚴 |
1.拆下進出口單向閥,進行清洗或更換 |
5.5 計量泵出口無法建立壓力
故障原因 |
解決方案 |
1.異物進入進出口單向閥,閥球不能復位 |
1.拆下進出口單向閥清理或更換 |
5.6 油箱液位升高,并且變成乳白色
故障原因 |
解決方案 |
1.隔膜表面有異物,破口被異物刺穿 |
1.清理和清洗管路過濾器和過流端零部件,更換隔膜和液壓油 |
5.7 機械隔膜泵檢測孔漏液
故障原因 |
解決方案 |
1.隔膜表面有異物,破口被異物刺穿 |
1.清理和清洗管路過濾器和過流端零部件,更換隔膜組件或隔膜 |
5.8 初始啟動壓力與流量正常,但是運行一段時間后,流量逐漸減小,最終沒有流量和壓力
故障原因 |
解決方案 |
1. 液壓油牌號錯誤,粘度過大,不能正常補油 |
1.更換正確牌號液壓油 |
5.9 油箱液位升高,并且變成乳白色。拆檢發現隔膜向油側壓迫,并出現裂紋或破口
故障原因 |
解決方案 |
1.輸送介質是易汽化介質,入口壓力高。尤其在停泵狀態下,導致隔膜單側受壓 |
1.更換隔膜。并改進操作規程,在停泵后,將泵與入口壓力源進行隔離。設法將泵頭內壓力卸放,或保持計量泵在排出狀態 |
